Quy Trình Lắp Đặt Cầu Nâng 1 Trụ

Để cầu nâng 1 trụ vận hành ổn định, quá trình lắp đặt cần thực hiện đúng từng bước. Không nên làm tắt hoặc bỏ qua khâu căn chỉnh ty ben, vì đây là phần ảnh hưởng trực tiếp đến độ an toàn khi nâng xe.

QUY TRÌNH LẮP ĐẶT CẦU NÂNG 1 TRỤ

Về cơ bản, quy trình lắp đặt cầu nâng 1 trụ chuyên rửa xe gồm 10 bước như sau:

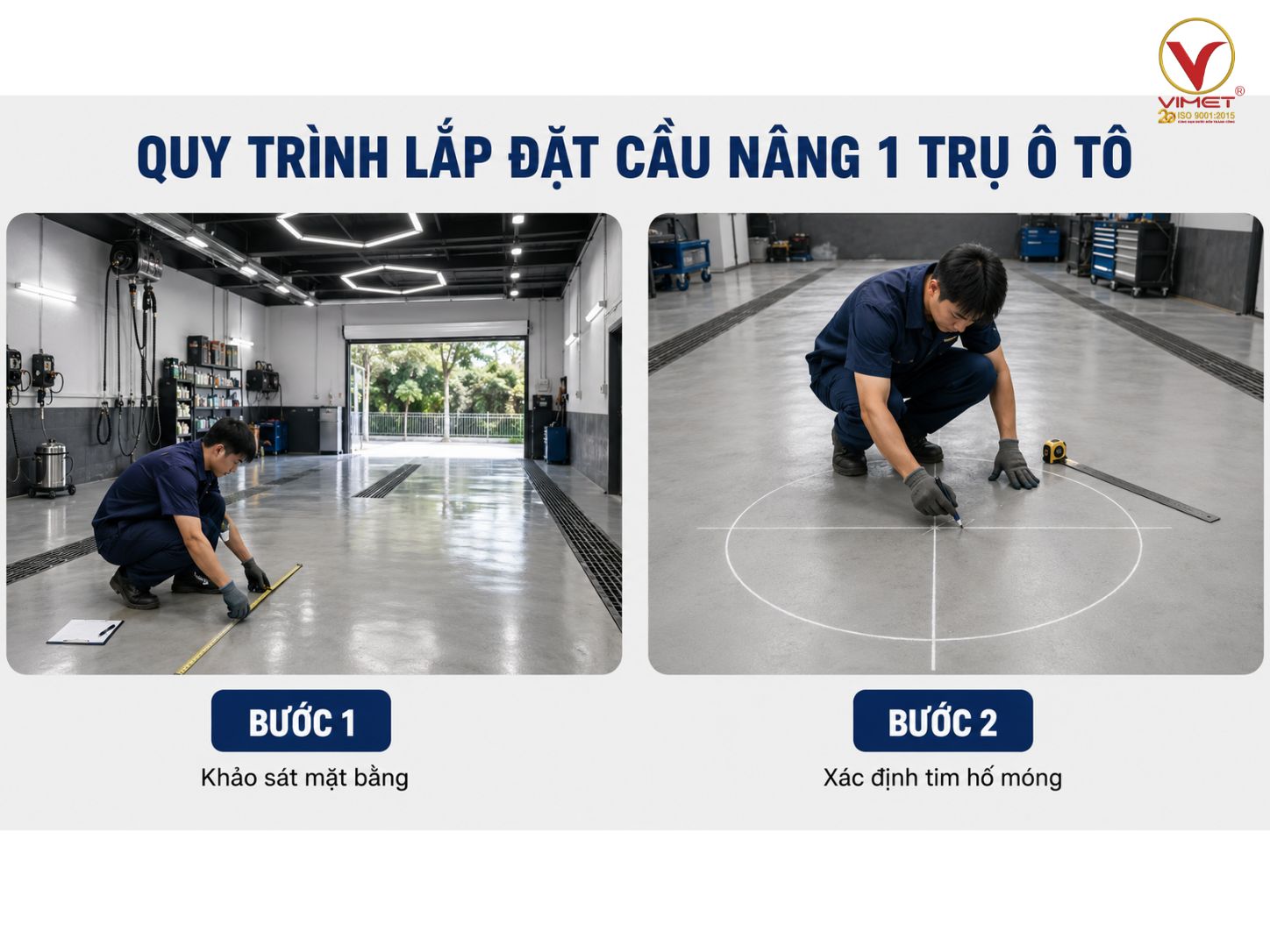

Bước 1: Khảo Sát Mặt Bằng Lắp Đặt

Bước đầu tiên là khảo sát khu vực dự kiến đặt cầu nâng. Vị trí lắp cầu phải đủ rộng để xe ra vào thuận tiện.

Khi khảo sát, cần kiểm tra các yếu tố sau:

- Diện tích khu rửa xe

- Hướng xe đi vào cầu

- Khoảng cách với tường và cột

- Vị trí rãnh thoát nước

- Vị trí đặt bình dầu

- Vị trí đặt máy nén khí

- Chiều cao mái che khi nâng xe

Với cầu nâng 1 trụ rửa xe, vị trí lắp đặt nên nằm ở khu vực dễ thao tác. Kỹ thuật viên cần có đủ không gian để rửa gầm, rửa bánh và di chuyển quanh xe.

Lưu ý: Không nên đặt cầu quá sát tường. Xe cần có khoảng trống để mở cửa và xoay bàn nâng khi cần.

Bước 2: Xác Định Tim Hố Móng

Sau khi chọn được vị trí lắp cầu, cần xác định tim hố móng. Đây là vị trí trung tâm để đặt ty ben cầu nâng.

Tim hố phải được đánh dấu chính xác. Nếu xác định sai tim, toàn bộ cầu có thể bị lệch khi lắp đặt.

Khi xác định tim hố, cần dựa vào:

- Hướng xe vào cầu

- Kích thước bàn nâng

- Khoảng cách hai đường bánh xe

- Khoảng cách từ cầu đến tường

- Khoảng cách từ cầu đến rãnh thoát nước

- Vị trí đặt bình dầu

Thông thường, vị trí cầu cần cách tường một khoảng đủ rộng. Điều này giúp xe ra vào dễ hơn và đảm bảo không gian thao tác khi rửa xe.

Lưu ý: Đây là bước rất quan trọng. Nên đo lại nhiều lần trước khi tiến hành đào hố.

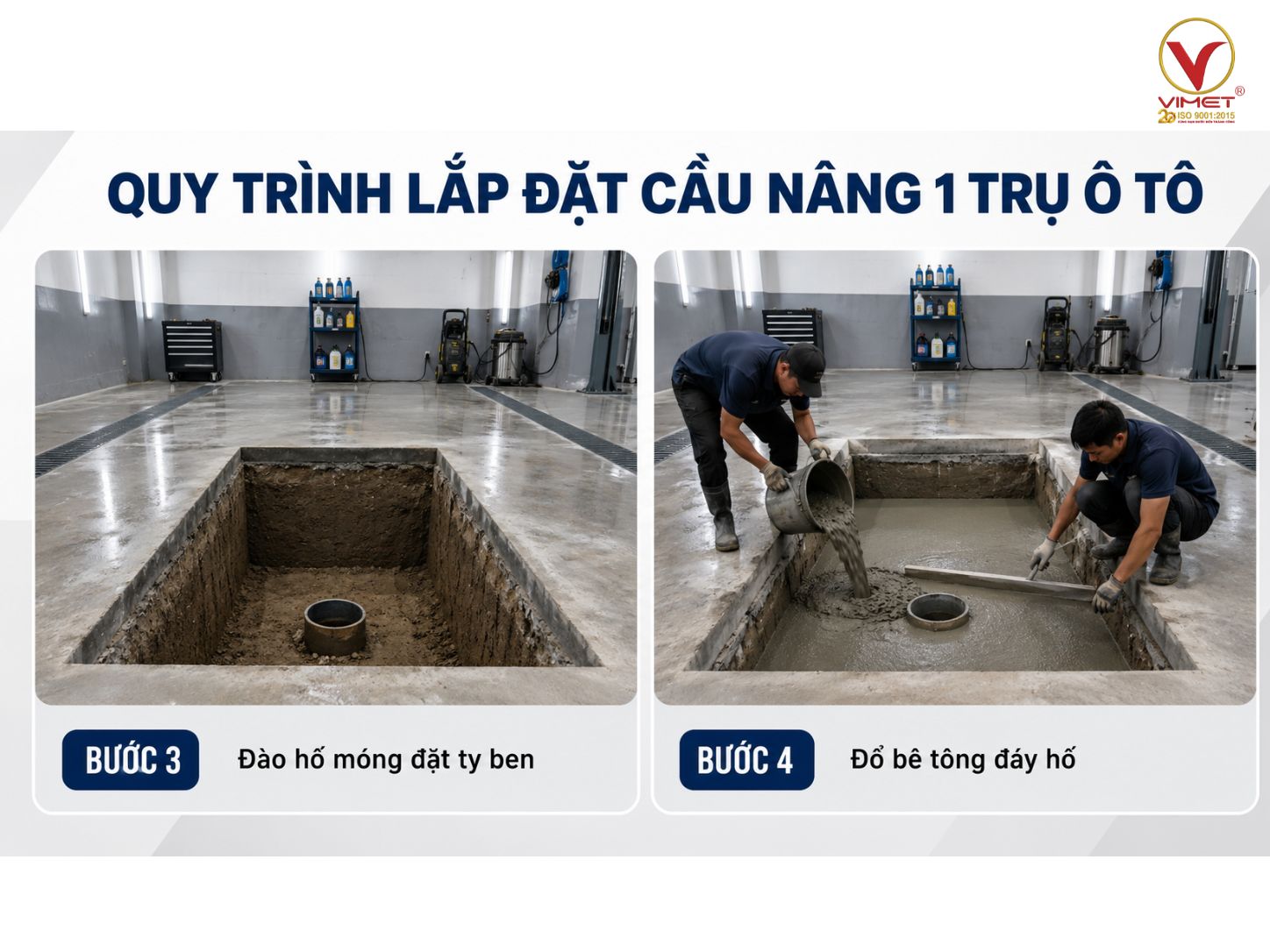

Bước 3: Đào Hố Móng Đặt Ty Ben

Sau khi xác định tim, tiến hành đào hố để đặt ty ben. Hố móng có thể thi công dạng tròn hoặc dạng vuông.

Kích thước hố phụ thuộc vào từng dòng cầu nâng. Với nhiều mẫu cầu nâng 1 trụ rửa xe, hố có thể có đường kính khoảng 1m và chiều sâu khoảng 2.620mm.

Đây là thông số tham khảo. Khi thi công thực tế, cần đối chiếu với bản vẽ kỹ thuật của từng model cầu.

Yêu cầu khi đào hố:

- Hố đúng vị trí tim

- Chiều sâu đúng bản vẽ

- Thành hố không bị sạt

- Đáy hố bằng phẳng

- Không để nước đọng trong hố

- Không đào lệch hướng đường dầu

Nếu hố đào sai kích thước, quá trình đặt ty ben sẽ khó căn chỉnh. Điều này có thể làm cầu nâng hoạt động không ổn định.

Bước 4: Đổ Bê Tông Đáy Hố

Sau khi đào hố xong, cần xử lý phần đáy hố. Đáy hố phải được làm sạch và đầm chắc trước khi đổ bê tông.

Lớp bê tông đáy có nhiệm vụ tạo mặt chịu lực cho ty ben. Với một số công trình, lớp bê tông đáy thường dày khoảng 400mm.

Quy trình thực hiện gồm:

1. Làm sạch đáy hố
2. Đầm chặt nền đáy
3. Đổ bê tông lót
4. Căn phẳng bề mặt đáy
5. Chờ bê tông đạt độ cứng phù hợp

Lưu ý: Không nên đặt ty ben trực tiếp lên nền đất mềm. Nền yếu có thể khiến cầu bị lún sau một thời gian sử dụng.

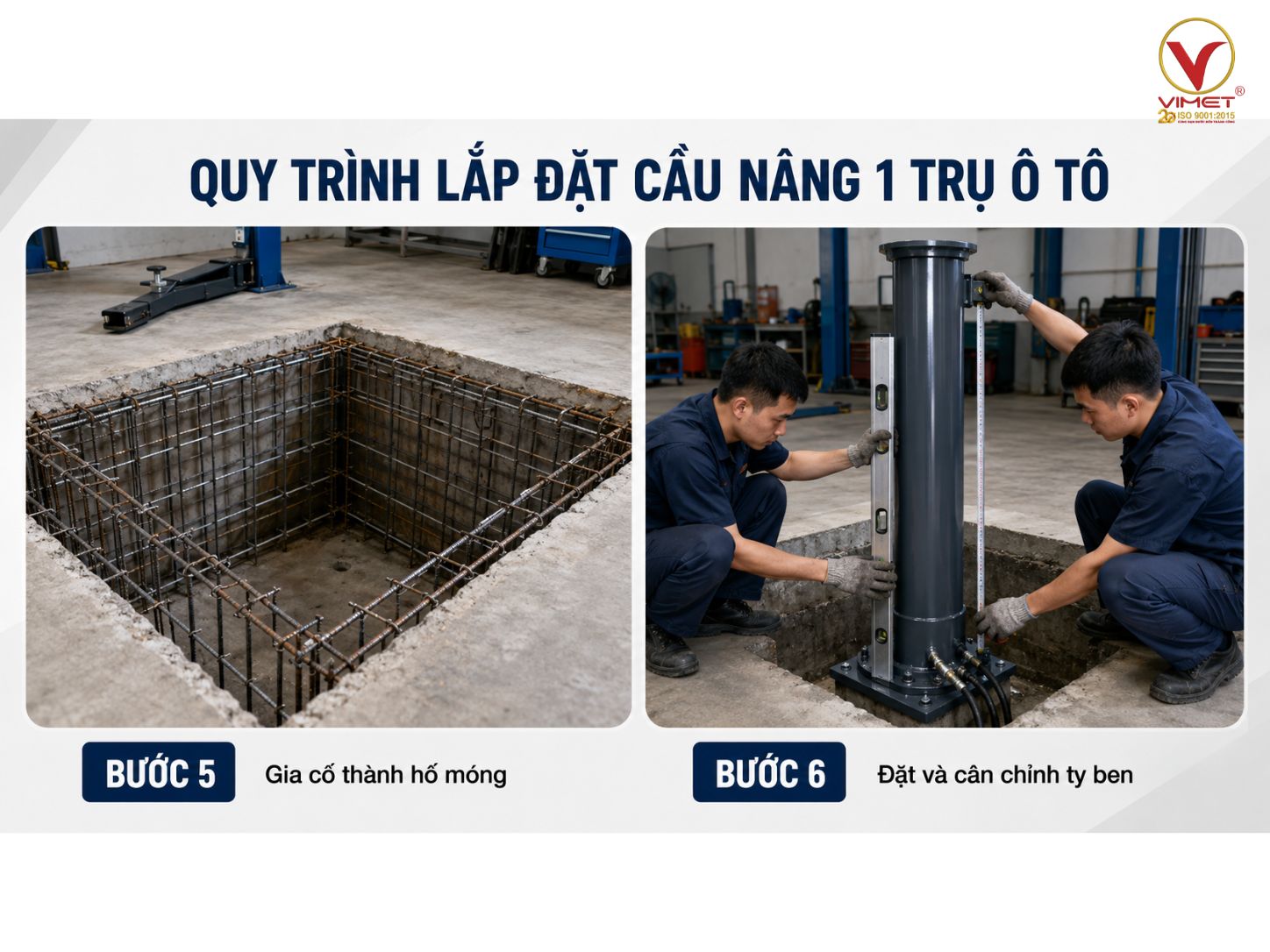

Bước 5: Gia Cố Thành Hố Móng

Sau khi xử lý đáy hố, cần gia cố phần thành hố. Việc này giúp hố móng chắc hơn và hạn chế sạt lở.

Có thể gia cố thành hố bằng một trong các cách sau:

- Xây gạch bao quanh thành hố

- Đổ bê tông thành hố

- Dùng ống cống bê tông cho hố tròn

- Làm khuôn cố định theo bản vẽ

Mục đích của bước này là tạo không gian ổn định để đặt ty ben. Thành hố cũng giúp bảo vệ ty và hạn chế đất đá sạt vào trong quá trình sử dụng.

Lưu ý: Thành hố cần đủ chắc, nhưng vẫn phải còn khoảng trống để căn chỉnh ty ben.

Bước 6: Đặt Và Cân Chỉnh Ty Ben

Đây là bước quan trọng nhất trong toàn bộ quy trình lắp đặt cầu nâng 1 trụ. Ty ben là bộ phận chịu lực chính khi nâng xe.

Khi đưa ty ben vào hố, kỹ thuật viên cần căn chỉnh thật chính xác. Ty phải đứng thẳng, đúng tâm và không bị nghiêng.

Các hạng mục cần kiểm tra:

- Ty ben có đúng tim hố không

- Ty có đứng thẳng không

- Chiều cao ty có đúng thiết kế không

- Hướng đầu nối dầu có phù hợp không

- Khoảng cách quanh ty có đều không

- Ty có bị va vào thành hố không

Sau khi cân chỉnh xong, tiến hành lấp vật liệu quanh ty để cố định. Trong quá trình lấp, cần kiểm tra lại độ thẳng của ty nhiều lần.

Lưu ý quan trọng: Nếu ty ben bị lệch, cầu nâng có thể nâng không đều. Lâu ngày, thiết bị dễ bị mòn phớt, rò rỉ dầu hoặc mất an toàn khi vận hành.

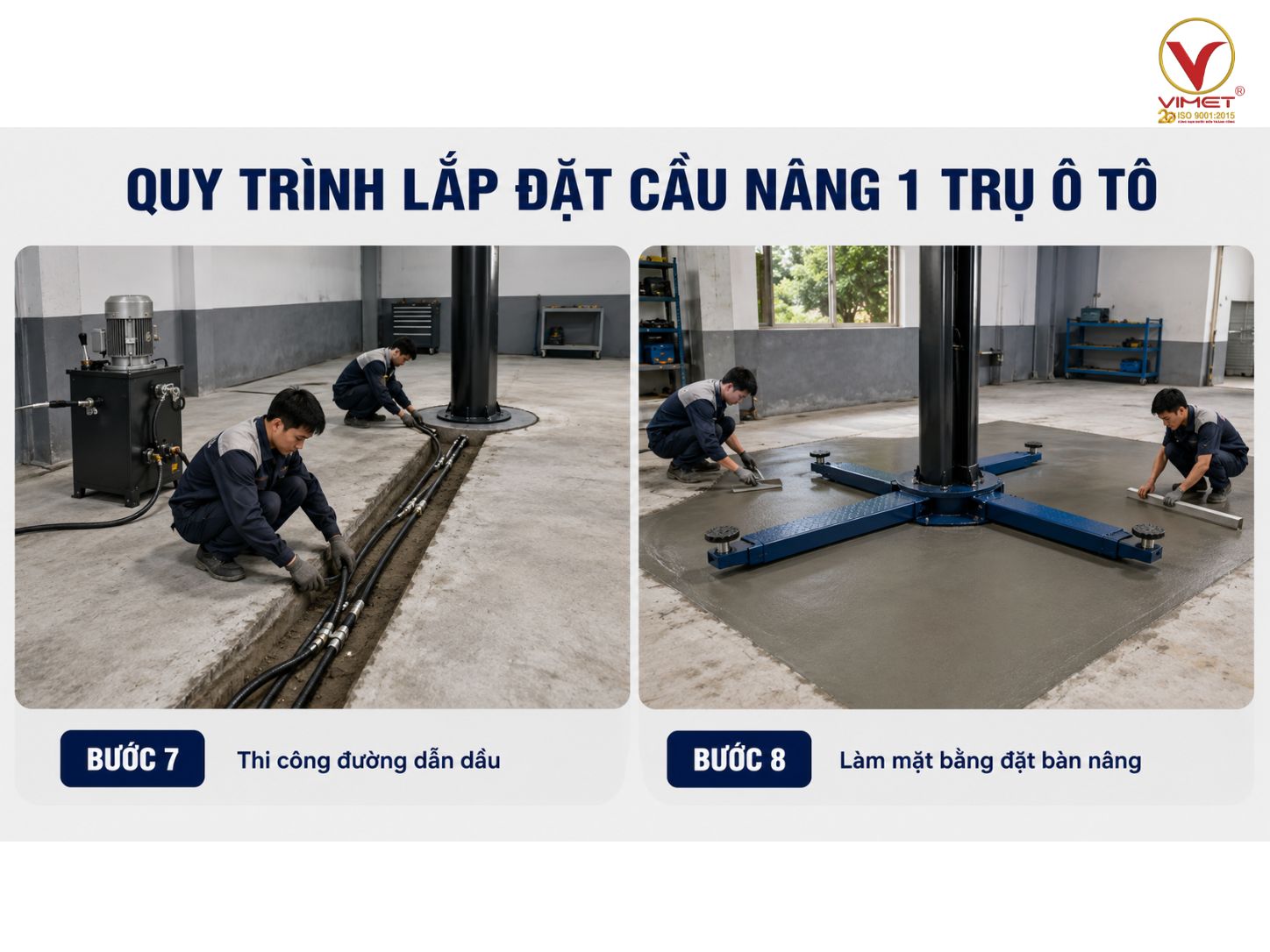

Bước 7: Thi Công Đường Dẫn Dầu

Sau khi đặt ty ben, cần thi công đường dẫn dầu từ bình dầu đến hố ty. Đường dầu có nhiệm vụ truyền dầu thủy lực để nâng hạ cầu.

Thông thường, rãnh dẫn dầu có thể sâu khoảng 300mm và rộng khoảng 200mm. Đây là kích thước tham khảo khi thi công.

Yêu cầu khi làm đường dẫn dầu:

- Đường dầu nên đi thẳng

- Không nên đi vòng vèo

- Không để ống dầu bị gập

- Không đặt ống ở nơi dễ bị va đập

- Đầu nối phải kín

- Đường ống cần dễ kiểm tra khi bảo trì

Một số bộ cầu nâng có sẵn ống dẫn dầu theo tiêu chuẩn. Nếu vị trí đặt bình dầu xa hơn, chủ tiệm cần chuẩn bị thêm ống phù hợp.

Lưu ý: Đường dầu càng gọn thì việc vận hành và bảo dưỡng sau này càng thuận tiện.

Bước 8: Làm Mặt Bằng Đặt Bàn Nâng

Sau khi hoàn thiện hố ty và đường dầu, cần làm mặt bằng để đặt bàn nâng. Đây là phần xe sẽ chạy lên khi sử dụng cầu.

Với cầu nâng 1 trụ, có hai cách thi công mặt bằng phổ biến.

Cách 1: Làm sẵn mặt bằng theo bản vẽ

Cách này yêu cầu thợ thi công làm đúng kích thước ngay từ đầu. Mặt bằng phải chuẩn theo bản vẽ bàn nâng.

Ưu điểm là hoàn thiện nhanh. Tuy nhiên, nếu sai kích thước, việc lắp bàn nâng sẽ khó khăn.

Cách 2: Làm khuôn chờ rồi hoàn thiện sau

Đây là cách được nhiều đơn vị lựa chọn hơn. Thợ sẽ tạo một khuôn chờ rộng. Sau khi kỹ thuật viên lắp xong bàn nâng, nền mới được hoàn thiện theo thực tế.

Với một số công trình cầu âm nền, khuôn chờ có thể làm dạng chữ nhật. Kích thước tham khảo khoảng 4.070 x 7.500mm, sâu khoảng 300mm so với mặt nền.

Lưu ý: Cách làm khuôn chờ giúp dễ căn chỉnh hơn. Độ hoàn thiện sau cùng cũng đẹp và chính xác hơn.

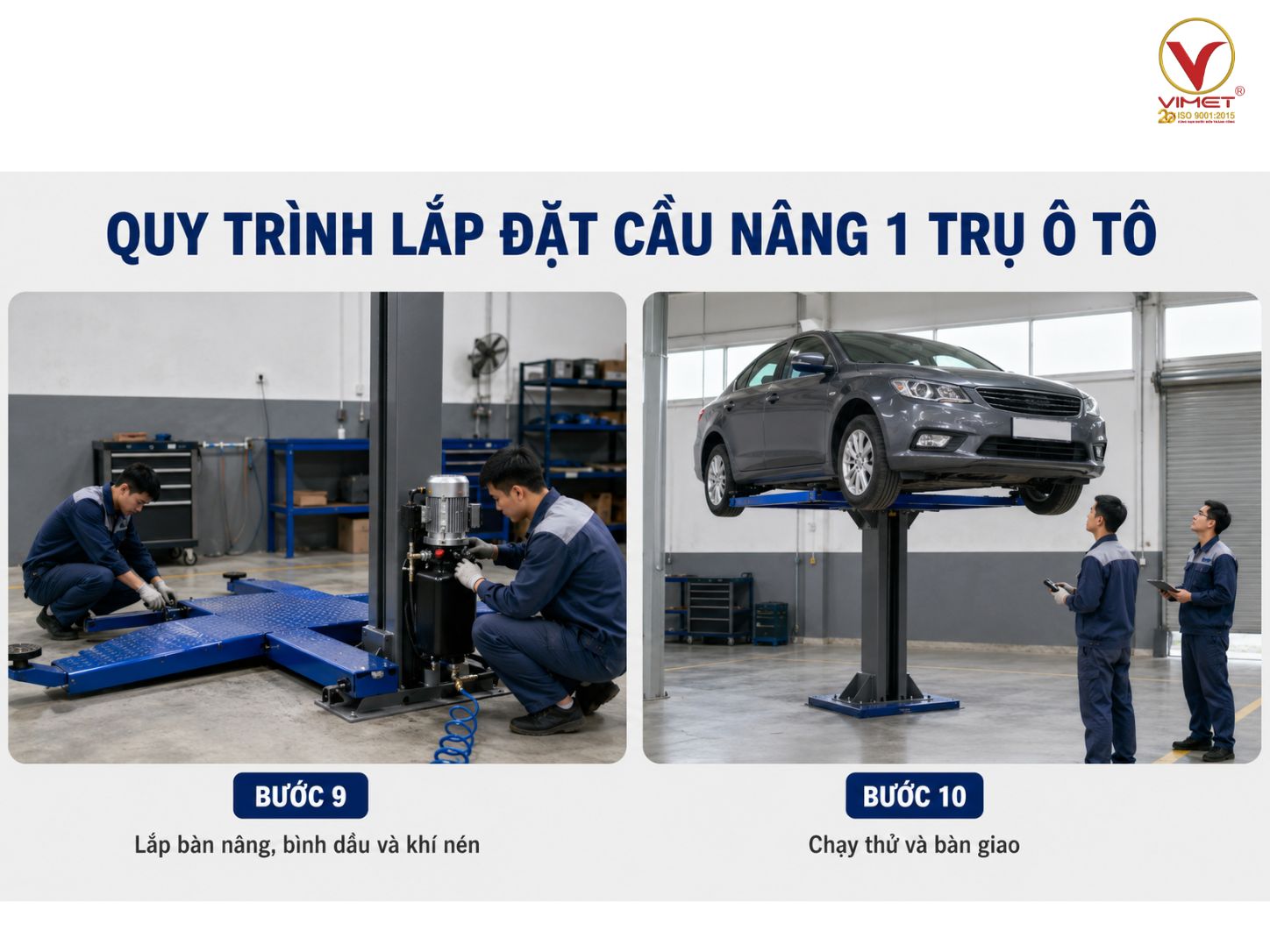

Bước 9: Lắp Bàn Nâng, Bình Dầu Và Hệ Thống Khí Nén

Khi phần móng và mặt bằng đã sẵn sàng, tiến hành lắp bàn nâng. Bàn nâng cần được đặt cân bằng và đúng vị trí.

Sau đó, lắp bình dầu, kết nối đường dầu và đường khí nén. Hệ thống khí nén sẽ điều khiển van nâng hạ cầu.

Các hạng mục cần kiểm tra ở bước này:

- Bàn nâng có cân bằng không

- Mặt bàn có bị vênh không

- Bulong và chốt liên kết đã chắc chưa

- Bình dầu có đặt ở vị trí thuận tiện không

- Dầu thủy lực đã đủ chưa

- Đường khí nén có kín không

- Áp suất khí nén có ổn định không

Thông thường, cầu nâng 1 trụ rửa xe cần áp suất khí nén khoảng 6 - 8 bar. Với tiệm rửa xe hoạt động thường xuyên, nên dùng bình chứa khí từ 200 lít trở lên.

Lưu ý: Không nên chạy thử khi chưa kiểm tra dầu, khí và các đầu nối.

Bước 10: Chạy Thử, Kiểm Tra Và Bàn Giao

Sau khi lắp đặt hoàn tất, cần chạy thử cầu nâng. Đây là bước cuối cùng trước khi đưa thiết bị vào sử dụng.

Nên chạy thử theo 2 giai đoạn.

Chạy thử không tải

Đầu tiên, nâng hạ cầu khi chưa có xe. Việc này giúp kiểm tra hoạt động ban đầu của hệ thống.

Cần quan sát:

- Ty ben lên xuống có đều không

- Bàn nâng có rung không

- Có tiếng kêu lạ không

- Đường dầu có rò rỉ không

- Van điều khiển có nhạy không

Chạy thử có tải

Sau khi chạy thử không tải ổn định, đưa xe lên để thử tải. Nên dùng xe phù hợp với tải trọng thiết kế của cầu.

Cần kiểm tra:

- Xe có đứng cân không

- Cầu có bị nghiêng không

- Tốc độ nâng hạ có ổn định không

- Ty ben có rung không

- Hệ thống có giữ tải tốt không

- Có rò rỉ dầu khi nâng tải không

Sau khi kiểm tra ổn định, đơn vị lắp đặt cần hướng dẫn người dùng vận hành. Chủ tiệm cần nắm rõ cách nâng, hạ, xoay bàn và kiểm tra dầu thủy lực.

Lưu ý: Không để người không liên quan đứng gần khu vực cầu khi chạy thử có tải.

Tóm Tắt 10 Bước Lắp Đặt Cầu Nâng 1 Trụ

Tóm lại, quy trình lắp đặt cầu nâng 1 trụ chuyên rửa xe gồm các bước sau:

1. Khảo sát mặt bằng lắp đặt
2. Xác định tim hố móng
3. Đào hố móng đặt ty ben
4. Đổ bê tông đáy hố
5. Gia cố thành hố móng
6. Đặt và cân chỉnh ty ben
7. Thi công đường dẫn dầu
8. Làm mặt bằng đặt bàn nâng
9. Lắp bàn nâng, bình dầu và khí nén
10. Chạy thử, kiểm tra và bàn giao

Trong 10 bước trên, bước đặt và cân chỉnh ty ben là quan trọng nhất. Nếu ty ben không thẳng, cầu nâng sẽ khó vận hành ổn định trong thời gian dài.
